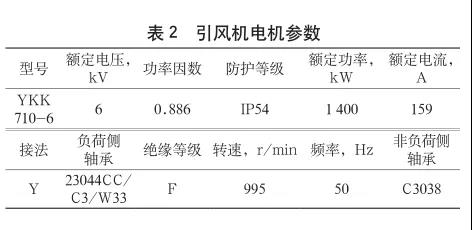

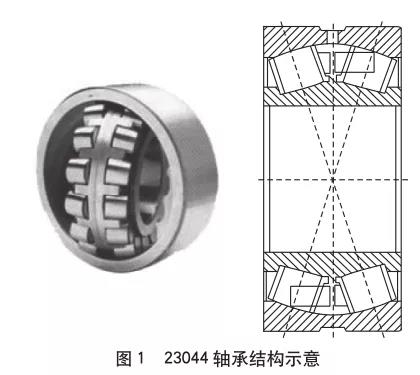

引風機電機負荷側和非負荷側所使用的軸承型號分別為 23044CC/C3/W33 和 C3038 調心滾子軸承，負荷側 23044CC/C3/W33 軸承結構如圖 1 所示。電機參數如表 2 所示。 2 列滾子由保持架定位并固定于軸承內軌道，所有滾柱表面均呈圓弧狀，外軌道內部呈凹陷圓弧狀；2 列滾柱運行軌跡均勻分布在注油孔兩側，共同承擔徑向負載。軸承正常運行時溫度為 35—50?℃，如果軸承溫度長期在 60?℃以上運行，就可認為軸承處于故障狀態。

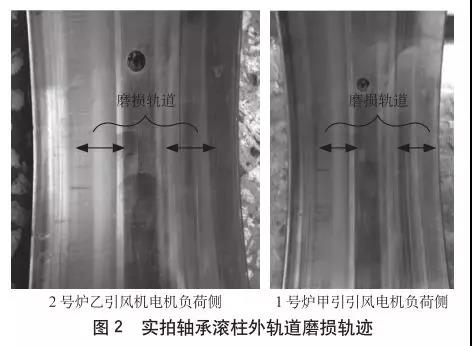

　　對 多次故障軸承解體發現，所有軸承的 2 列滾柱運行軌跡均不同程度地存在軸向竄動磨損現象，其中軸承外軌道竄動磨損軌跡尤為明顯。圖 2 為具有代表性的 2 組實拍軸承外軌道竄動磨損軌跡。軸承外圈內軌道側油孔位于軸承外圈正中間。軌跡應均勻分布在其兩側。軸向竄動后滾柱運行軌跡不均勻分布在油孔兩側，右側滾柱負載較重，磨損軌跡明顯。

　　根據該軸承的結構特點分析，電機在正常運行過程中，負載由 2 列滾子均勻承擔，允許軸向竄動***大不超過 0.18?mm。當運行方式發生變化，運行人員正常調整風機風門時，軸向竄動超過0.18?mm，如圖 3 所示。負載集中到右側滾柱的 1—4 點，主要由右側單列滾子承載。1—4 點內外圈軌道面因潤滑不良出現不同程度磨損，尤其是 1，2 點處的油膜因承載力過大而變薄甚至消失，運行軌道也發生改變，從而造成滾動體潤滑不良，磨損軌道面引起發熱。通過以上分析可知，造成引風機電機負荷側軸承頻繁過熱的主要原因為：該調心滾子軸承抗軸向竄動能力差，軸向竄動過大。
