支撐剛度不足類似于機械松動，可對激振力起到放大作用，其表現在頻譜上為轉頻振動，對于臥式設備其垂直方向振幅表現突出，與負荷的關系***為密切，所以此類故障在空載或低負荷下振動表現并不明顯。近期將現場總結的幾類關于支撐剛度的振動問題介紹給大***，供診斷愛好者參考。

　　地腳接觸面積不足引起的振動

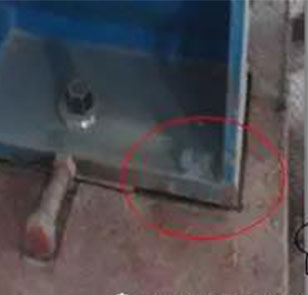

　　雖然地腳螺栓連接緊密，而且基礎及墊鐵良好，但由于地腳墊片接觸面積較小，致使地腳懸空面積過大，導致大負荷情況下支撐剛度不足。如下圖所示，從各測量振動幅值可以看出，電機地腳螺處地腳和基礎振動基本相同，說明螺栓連接緊密，且基礎剛度良好，但懸空部位振動較大，說明振動主要由電機前端懸空面積過大造成。示意圖中紅色三角型為臨時處理措施所加斜鐵，加裝斜鐵后振動良好。

　　現場同型號設備共有九臺，電機地腳安裝方式相同，但唯***該設備電機振動超標，主要原因為該設備改造后，泵與電機之間增加了一臺大型永磁調速器，增加了電機負荷。
