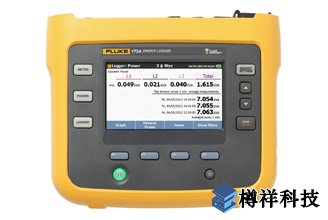

Fluke 1732 和 1734三相功率計

時間:2017-07-07 15:17來源:未知作者:Hong Kong

　　產品概述

　　Fluke 1732 和 1734 三相功率計推出了一種新的簡單方式，幫助用戶找出浪費能耗的源頭。找出設施中消耗能耗的位置(包括進戶線和各個電路在內的所有位置)，以及消耗能耗的時刻。通過 Fluke Connect® 應用遠程訪問數據并與您的團隊共享，讓您可以保持更安全的工作距離并實時做出重要決策，減少對使用防護裝備、實地到現場檢查的需要。

　　分析設備中的能耗使用情況有助于您確定節能機會，并為您提供可作為行動依據的數據。全新的能源分析軟件包可讓您比較不同時間的多個數據點，以便全面了解能源使用情況，這是降低能源成本的***步。

　　產品特點

　　主要測量：自動捕獲和記錄電壓、電流、功率、功率因數、電能及相關值

　　兼容 Fluke Connect®：在儀器上查看本地的數據，或者使用 Fluke Connect 移動應用程序和桌面軟件通過您企業的 WiFi 網絡查看數據

　　儀器供電方便：直接從測量電路給儀器供電

　　業內******安全級別：進戶線和下游負載額定使用 600 V CAT IV/1000 V CAT III

　　測量所有三個相位：隨附 3 個柔性電流探頭

　　全面記錄：該設備上可以存儲 20 多個不同的記錄數據會話包。實際上，所有的測量值均自動記錄，讓您不再丟失測量趨勢。甚至可以在記錄會話期間以及下載前查看這些趨勢，進行實時分析

　　優化的用戶界面：快速引導性的圖形設置可確保您每次都能捕獲正確的數據，而智能的驗證功能會指明連接是否正確，從而減少用戶的疑慮

　　明亮的彩色觸摸屏：在全圖形化顯示屏上就能方便地進行實地分析和數據檢查

　　優化的用戶界面：每次根據指示按照圖形化步驟進行快速設置后，均就能獲取正確的數據;而且借助智能化驗證功能可降低設備連接的不確定性

　　通過前面板或 Fluke Connect 應用程序完成“現場設置：無需返回辦公室進行下載和設置，也不必攜帶計算機至電氣面板

　　全面的集成記錄：將其他 Fluke Connect 設備連接到 Fluke 1734 可同時記錄另外兩個測量參數，幾乎是 Fluke Connect 無線數字萬用表或模塊上提供的所有參數*

　　Energy Analyze Plus 應用軟件：使用自動報告功能下載并分析電能消耗的各項細節

技術指標
精度
參數		量程	分辨率	參考條件下的內在準確度（讀數百分比 + 量程百分比）
電壓		1000 V	0.1 V	±(0.2% + 0.01%)
電流：直接輸入	i17xx-flex 1500 12"	150 A	0.1 A	±(1% + 0.02%)
		1500 A	1 A	±(1% + 0.02%)
	i17xx-flex 3000 24"	300 A	1 A	±(1% + 0.03%)
		3000 A	10 A	±(1% + 0.03%)
	i17xx-flex 6000 36"	600 A	1 A	±(1.5% + 0.03%)
		6000 A	10 A	±(1.5% + 0.03%)
	i40s-EL 電流鉗	4 A	1 mA	±(0.7% + 0.02%)
		40 A	10 mA	±(0.7% + 0.02%)
頻率		42.5 Hz 至 69 Hz	0.01 Hz	±(0.1%)
輔助輸入		±10 V 直流	0.1 mV	±(0.2% + 0.02%)
電壓*小值/*大值		1000 V	0.1 V	±(1% + 0.1%)
電流*小值/*大值		由附件定義	由附件定義	±(5% + 0.2%)
電壓 THD		1000%	0.1%	±0.5
電流 THD		1000%	0.1%	±0.5
固有不確定性 ±（讀數百分比 + 量程百分比）¹
參數	影響量	iFlex1500-12	iFlex3000-24	iFlex6000-36	i40S-EL
		150 A / 1500 A	300 A / 3000 A	600 A / 6000 A	4 A / 40 A
有功功率 P	PF ≥ 0.99	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%	1.2% + 0.005%
有功能量 E_a	PF ≥ 0.99	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%	1.2% + 0.005%
視在功率 S	0 ≤ PF ≤ 1	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%	1.2% + 0.005%
視在能量 E_ap	0 ≤ PF ≤ 1	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%	1.2% + 0.005%
無功功率 Q	0 ≤ PF ≤ 1	已測量的視在功率的 2.5%
無功能量 E_r	0 ≤ PF ≤ 1	已測量的視在功率的 2.5%
功率因數 PF	-	±0.025
位移功率因數	-	±0.025
DPF/cos?	-	±0.025
量程的額外不確定度¹	V _P-N>250 V	0.015%	0.0225%	0.0225%	0.015%
¹ 量程 = 1000 V x 電流范圍參考條件：環境：23 °C ±5 °C，儀器至少工作 30 分鐘，無外部電/磁場，RH <65% 輸入條件：CosΦ/PF=1，正弦信號 f=50 Hz/60 Hz，電源 120 V/230 V ±10%。電流和功率指標：輸入電壓 1 ph：120 V/230 V 或 3 ph wye/delta：230 V/400 V 輸入電流：I > I范圍的 10% 夾鉗初級導體或中心位置的 Rogowski 線圈溫度系數： ***于 28 °C 或低于 18 °C 時，每攝氏度增加指定準確度的 0.1 倍

電氣技術指標
電源
電壓量程	使用安全的輸入插頭通過測量電路供電時為 100 V 至 500 V
電壓量程	使用標準電源線時為 100 V 至 240 V (IEC 60320 C7)
功耗	*大為 50 VA（使用 IEC 60320 輸入時*大為 15 VA）
能效	≥ 68.2%（符合能效規范）
***大空載損耗	< 0.3 W（僅當使用 IEC 60320 輸入時）
主電源頻率	50/60 Hz ± 15%
電池	鋰離子電池 3.7 V, 9.25 Wh（客戶可進行更換）
電池供電的運行時間	標準操作模式下 4 小時，節電模式下******可達 5.5 小時
充電時間	< 6 小時
數據采集
分辨率	16 位同步采樣
取樣頻率	50/60 Hz 時為 10.24 kHz，與電源頻率同步
輸入信號頻率	50/60 Hz（42.5 至 69 Hz）
接線方式類型	1-φ，1-φ IT，分相，3-φ delta，3-φ wye，3-φ wye IT，3-φ wye 平衡，3-φ Aron/Blondel（兩表法），3-φ 開腳delta，僅電流（負載分析）
數據存儲	內部閃存（用戶無法更換）
內存容量	典型值：10 個為期 8 周、間隔為 1 分鐘和 500 個事件的記錄會話¹
¹可能的記錄會話數和記錄周期取決于用戶的需求。
基本間隔
測量的參數	電壓、電流、Aux、頻率、THD V、THD A、功率、功率因數、基波功率、DPF、電能量
平均間隔	1 秒、5 秒、10 秒、30 秒、1 分鐘、5 分鐘、10 分鐘、15 分鐘、30 分鐘
平均時間*小/*大值	電壓、電流：每半周更新一次的全循環 RMS 輔助功率：200ms
需求間隔（能量儀表模式）
測量的參數	電能量（Wh、varh、VAh）、PF、***大需量、電能成本
間隔	5 分鐘、10 分鐘、15 分鐘、20 分鐘、30 分鐘，關
符合標準
功率	IEEE 1459
通訊接口
USB-A	通過 U 盤進行的文件傳輸，固件更新 ***大電流：120 mA
WiFi	通過直接連接或 WiFi 網絡進行文件傳輸和遠程控制
藍牙	從 Fluke Connect® 3000 系列模塊讀取輔助測量數據（需要 1734 或 1732 升級選件）
USB-mini	將數據下載到 PC
電壓輸入
輸入通道	4 個（三相和零線）
***大輸入電壓	1000 Vrms、CF 1.7
輸入阻抗	10 MΩ
帶寬 (-3 dB)	42.5 Hz - 3.5 kHz
縮放	1:1、可變
電壓安全等級	1000 V CAT III/600 V CAT IV
電流輸入
輸入通道	3 個，自動為連接的傳感器選擇模式
輸入電壓	電流鉗輸入：500 mVrms/50 mVrms；波峰系數 2.8
Rogowski 羅氏線圈輸入	50 Hz 時為 150 mVrms/15 mVrms，60 Hz 時為 180 mVrms/18 mVrms；波峰系數 4；全部位于探頭額定量程內
量程	使用細柔性電流探頭 i17XX-flex1500 12 為 1 A 至 150 A/10 A 至 1500 A
	使用細柔性電流探頭 i17XX-flex3000 24 為 3 A 至 300 A/30 A 至 3000 A
	使用細柔性電流探頭 i17XX-flex6000 36 為 6 A 至 600 A/60 A 至 6000 A
	40 mA 至 4 A/0.4 A 至 40 A（40 A 電流鉗 i40s-EL）
帶寬 (-3 dB)	42.5 Hz - 3.5 kHz
縮放	1:1、可變
輔助輸入
輸入通道	="2"
輸入量程	0 至 ± 10 V 直流，1 個讀數/秒
變比系數（2014 年起適用）	格式：mx + b（增益和偏移）用戶可配置
單位顯示（2014 年起適用）	用戶可進行配置（7 個字符，例如 °C、psi 或 m/s）
無線連接
輸入通道	="2"
支持的模塊	Fluke Connect® 3000 系列
采集	1 個讀數/秒
環境指標
工作溫度	-10 °C 至 +50 °C（14 °F 至 122 °F）
存放溫度	-20 °C 至 +60 °C (-4 °F 至 140 °F)，包括電池：-20 °C 至 +50 °C (-4 °F 至 122 °F)
工作濕度	10 °C 至 30 °C（50 °F 至 86 °F）******相對濕度 95%
	30 °C 至 40 °C（86 °F 至 104 °F）******相對濕度 75%
	40 °C 至 50 °C（104 °F 至 122 °F）******相對濕度 45%
工作海拔	2000 m（***達 4000 m 時下降為 1000 V CAT II/600 V CAT III/300 V CAT IV）
儲存海拔	12,000m
外殼	IP50（符合 EN60529）
振動測試	MIL-T-28800E，類型3，III 級，B 式
安全性	IEC 61010-1
	IEC 電源輸入：過電壓類別 II，污染等級 2
	電壓端：過電壓類別 IV，污染等級 2
	IEC 61010-2-031：CAT IV 600 V / CAT III 1000 V
電磁兼容性	EN 61326-1：工業 CISPR 11：Group 1，Class A
	韓*** (KCC)：A 類設備（工業廣播和通訊設備）
	USA (FCC)：47 CFR 15 B 部分。按照第 15.103 條規定，本產品被視為免稅設備
溫度系數	0.1 x 精度指標/°C
通用技術指標
彩色 LCD 顯示屏	4.3 英寸有源矩陣 TFT, 480 像素 x 272 像素, 電阻式觸摸屏
保修期	儀器和電源：兩年（不包括電池）
	附件：一年
	校準周期：兩年
尺寸	儀器：19.8 x 16.7 x 5.5 cm (7.8 x 6.6 x 2.2 in)
	電源：13.0 x 13.0 x 4.5 cm (5.1 x 5.1 x 1.8 in)
	儀器連接電源時：19.8 x 16.7 x 9 cm (7.8 x 6.6 x 3.5 in)
重量	儀器：1.1 kg (2.5 lb)
重量	電源：400 g (0.9 lb)
防篡改保護	防盜鎖槽
i17xx-flex 1500 12 柔性電流探頭技術指標
測量量程	1 至 150 A 交流電/ 10 至 1500 A 交流電
無損電流	100 kA (50/60 Hz)
參考條件下的固有誤差*	讀數的 ±0.7%
173x + iFlex 精度	±（讀數的 1% + 量程的 0.02%）
超出工作溫度范圍的溫度系數	讀數的 0.05%/°C，讀數的 0.09%/°F
工作電壓	1000 V CAT III, 600 V CAT IV
探頭電纜長度	305 mm (12 in)
探頭電纜直徑	7.5 mm (0.3 in)
***小彎曲半徑	38 mm (1.5 in)
輸出電纜長度	2 m (6.6 ft)
重量	115 g
探頭電纜材質	TPR
連接器材質	POM + ABS/PC
輸出電纜	TPR/PVC
工作溫度	測試環境下導線溫度為 -20 °C 至 +70 °C（-4 °F 至 158 °F），不超過 80 °C (176 °F)
非工作狀態下溫度	-40 °C 至 +80 °C（-40 °F 至 176 °F）
工作狀態下的相對濕度	15% 至 85% 無冷凝
IP 等級	IEC 60529:IP50
保修期	1 年
* 參考條件：環境：23 °C ±5 °C，無外部電/磁場，RH 65% 一次側導體在中心位置
